Der analoge Ausgang wird über einen hochwertigen D/A-Wandler, der mit bis zu 24-bit/96kHz arbeitet, herausgeführt und kann auch mit einem Kopfhörer verwendet werden. Der digitale Ausgang steht über einen optischen Mini-Plug Anschluss bereit. Die analogen und digitalen Ausgänge können wahlweise verwendet werden.

Dr. DAC nano arbeitet unter Windows XP, Windows Vista, Windows 7, Windows 8.1, Windows 10 und auch unter Mac OS X, ohne die Installation eines Treibers - perfektes Plug & Play! Zusätzlich steht außerdem ein ASIO 2.0 kompatibler Treiber für Windows XP, Vista, 7 & 8 zur Verfügung.

Gerätebeschreibung

Digital nach Analog Wandler
USB Audionterface
optischer S/PDIF-Sender
Kopfhörerverstärker

Spezifikationen und Leistungsmerkmale

optischer S/PDIF Ausgang, der über 3.5mm Miniplug herausgeführt wird
16bit/24bit, 44.1kHz, 48kHz, 96kHz 1:1 Bit-identische Signalwiedergabe
non-PCM (Dolby Digital/dts) Pass Through ist möglich
AKM AK4421 192kHz 24-Bit Stereo D/A-Wandler, 103dB Dynamikumfang, analoge Wiedergabe mit bis zu 24bit/96kHz über ein TE7022L I2S Interface
Tenor TE7022L USB Streaming Audio Controller mit 12MHz USB Full Speed Betrieb
Analog Devices AD8397 High Output Current Amplifier
16 ohm ~ 300 ohm Kopfhörer können direkt betrieben werden
Combo-Anschluss für S/PDIF & analoge Wiedergabe / bis zu 24bit/96kHz Wiedergabe möglich
Nutzung des USB-Audiotreibers in Windows XP, Windows Vista, Windows 7 und Mac OS X
max. 3 Vrms analoger Ausgangspegel
National Semiconductor LM2663M Switched Capacitor Spannungswandler
Precision +-5ppm 12.000MHz TCXO, für möglichst geringen Clock-Jitter
Low ESR Tantal Kondensatoren
hochwertige 4-Layer Platine
Stromversorgung über USB-Schnittstelle
3.5mm Miniplug-Toslink Adapter wird mitgeliefert
Abmessungen: 60mm x 45mm x 17mm
ASIO 2.0 kompatibler Treiber für Windows XP, Vista, 7, 8.1 & 10 als optionaler Download verfügbar

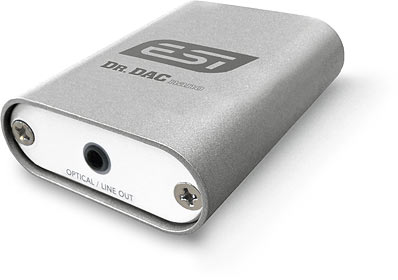

FRONTANSICHT

RÜCKANSICHT
